根据GB2917.1–2002，本文对复配后的PVC稳定剂进行了热稳定性测试，测试结果如图3-15所示。

  从图中可知，纯PVC的Ts为15min，随着热稳定剂的加入Ts显著延长；季戊四醇镧/ZnSt2比例为3/1、2/2、1/3和0/4时Ts分别为 62min、43min、28min和12min；当季戊四醇镧/CaSt2比例为3/1、2/2、1/3和0/4时Ts分别为39min、66min、54min和32min；当季戊四醇镧/β-二酮比例为3/1、2/2、1/3和0/4时Ts分别为46min、58min、36min和23min。由这些数据可以看出，添加不同的复配稳定剂，协同作用差别很大，当季戊四醇镧/ZnSt2比例为3/1时Ts为62min，而当比例为0/4时Ts仅为12min，随着ZnSt2含量的增加Ts显著减小，产生这种现象的原因可能是ZnSt2会和PVC链中的活泼氯原子形成ZnCl2从而加速PVC的降解。

  因此当季戊四醇镧/ZnSt2比例为3/1时协同作用最好；季戊四醇镧/CaSt2比例为2/2时协同作用最好；

  当季戊四醇镧/β-二酮比例为2/2时协同作用最好。总的来说，当季戊四醇镧/ZnSt2比例为3/1时，协同作用最好。

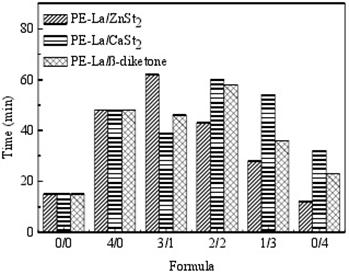

图3-15 不同比例下的Ts对比，热稳定剂总量为4g/100gPVC
