美彩首页
镁铝型水滑石样品粒度分析及热失重一差热分析
图3-5是对合成的镁铝型水滑石样品进行粒度分析所得出的粒子尺寸分布图。从图中可以看出镁铝型水滑石样品的粒度范围为2.64~16.78μm，颗粒的大小呈正态分布，平均值为6.18μm。

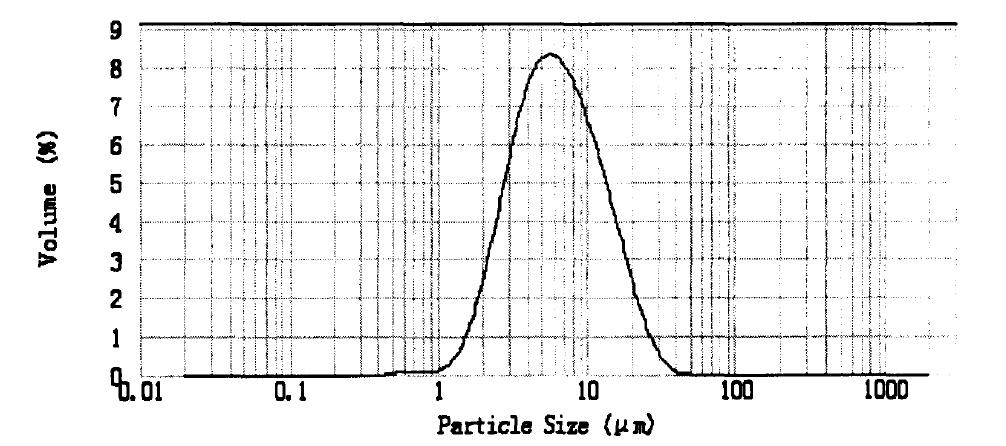

图3-5镁铝型水滑石样品粒度图
3.2.6 对样品的热失重一差热分析((TG-DTA)
图3-6为对样品进行热失重一差热测试分析所得到的曲线。表3-2为对合成的镁铝型水滑石样品进行热失重一差热测试分析的结果。

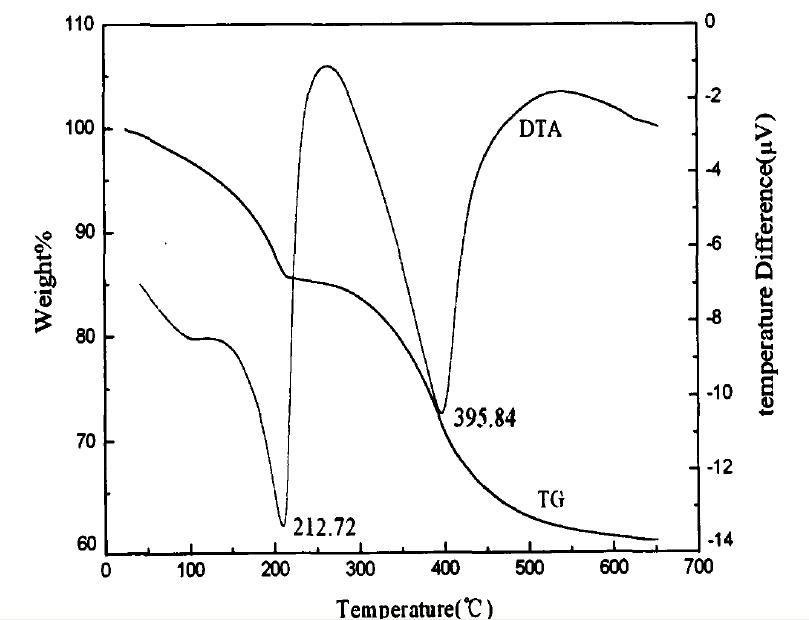

图3-6镁铝型水滑石样品的热失重一差热分析曲线

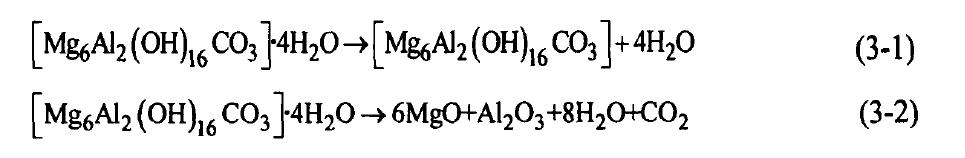

在TG-DTA分析曲线上主要有两个吸热峰，说明镁铝型水滑石的热分解分为两个过程，第一个吸热峰出现在212℃左右，同时从温度47℃开始，伴随着约13.33%的重量损失。这对应于镁铝型水滑石样品中的吸附水和第一次热分解反应，释放出中间层中的4个结晶水，其过程见式(3-1)和式(3-2)。
第二个吸热峰出现在395℃左右，同时伴随着约27%的重量损失。这对应于镁铝型水滑石样品的第二次热分解反应，中间层中的碳酸根离子以二氧化碳的形式放出，同时也释放出基本层中的结构水，最终残留氧化镁和氧化铝，其过程见式(3-2)。在DTA曲线上，在100℃附近出现了一个小的吸热峰，是由样品表面吸附了少量的水造成的。
根据式(3-2)和((3-3)，从理论的角度计算，两个过程的吸热分解失重分别约为13%和37%，这与表3-2中测试分析的数据基本吻合。

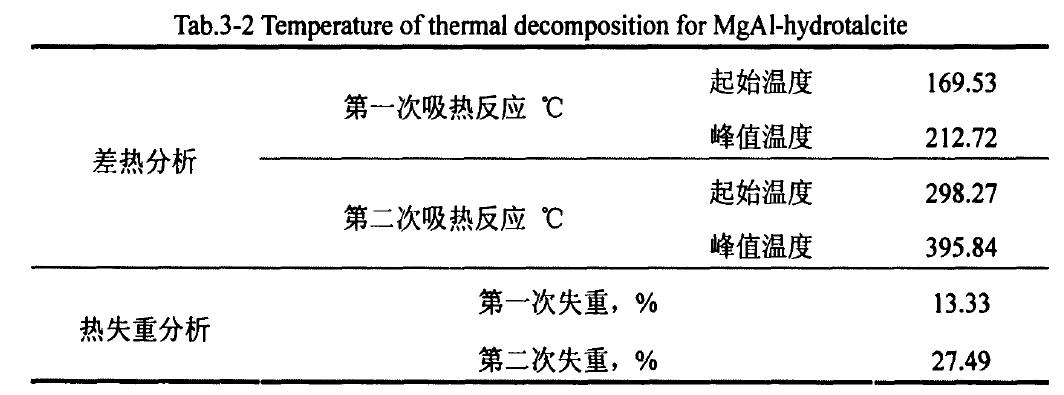

表3-2镁铝型水滑石样品的热分解温度
基于以上结果，合成的镁铝型水滑石样品热稳定性好，在280℃时才开始分解反应并缓慢吸热，到410℃左右达到高峰，至500℃反应完全，变成镁和铝的复合氧化物。
下一篇：尿嘧啶类化合物的表征上一篇： 美彩阻燃水滑石在 PVC中的应用
