紫外分光光度法作为一种新方法，被用来测定PVC热稳定剂稳定性能，将样品用四氢呋喃处理之后，过滤，测定滤液的吸光度，通过波长/吸光度曲线，我们可以得出热稳定剂的稳定效果，

  最大吸收波长的大小表示共轭链的长度，最大吸收波长越大说明PVC共轭链越长，即热稳定剂热稳定效果越差；

  吸光度的大小表示共轭链的浓度，吸光度越大说明共轭链的浓度越大，即热稳定剂热稳定效果越差[50]。本文通过紫外分光光度法来进一步验证季戊四醇铝的热稳定性，实验结果如图3-5所示。

  这几种样品的最大吸收波长的位置相差不大而吸光度的大小却差别很大，纯PVC、PE/Al2O3、Ca St2/Zn St2、lead salTs和季戊四醇铝体系的吸光度峰高分别为1.63、1.51、1.25、0.85 和 0.72，由这些数据可知热稳定效果依次为季戊四醇铝>lead salts>CaSt2/ZnSt2>PE/Al2O3>纯PVC。

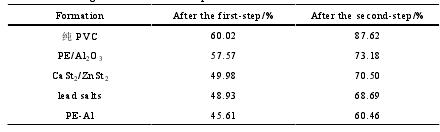

图 3-5  含有不同热稳定剂的PVC样品的紫外波谱
