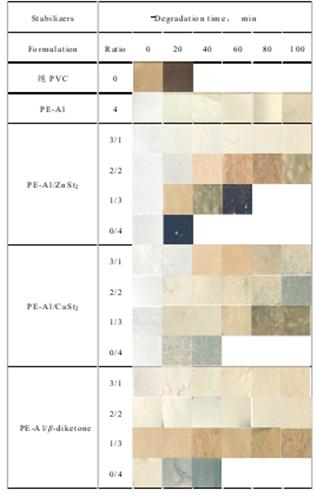

通过烘箱热老化法来考察季戊四醇铝与ZnSt2、CaSt2以及β-二酮复配之后的抗着色能力，实验结果如表3-10所示。

  从表中可以看出纯PVC抗初期着色能力特别差，在加工过程中颜色就会发生变化；随着热稳定剂的加入，初期颜色逐渐变好，尤其是当季戊四醇铝与ZnSt2、CaSt2复配之后初期颜色非常白；随着加热时间的延长，纯PVC在加热20min之后完全变黑。

  对季戊四醇铝与ZnSt2复配组来说，当两者比例为3/1时，不仅具有良好的初期颜色长期热稳定效果也很好，整个加热阶段颜色只是稍微变黄，并未出现全黑现象；对比例2/2的一组来说，在加热40min之后，开始变黄加热至100min时颜色已经完全变黑，对比例为1/3和0/4的样品虽然初期颜色不错但是长期稳定效果特别不理想。

  季戊四醇铝与β-二酮复配组抗初期着色能力非常不理想，在加工过程中就会着色，可能是因为β-二酮易与金属原子形成络合物，该金属络合物本身颜色比较深，因此会污染PVC样品，添加β-二酮的PVC样品长期稳定性优异，但是抗初期着色能力不好，因此，如果是白色PVC制品，在季戊四醇铝存在的条件下是不能加β-二酮的，但是如果是带有颜色的制品，β-二酮的存在对于延长PVC长期稳定性是有帮助的。
