复配实验的TG实验结果如图3-8和表3-9所示。从图3-8（I）可以看出，除纯PVC的初始分解温度比较低外，其余五组初始分解温度相近，而且第一阶段的热损失量相差也不大，即第一阶段分解释放HCl的质量相差不大，然而第二阶段的热损失量差别比较大，当季戊四醇铝/ZnSt2为0/4时热损失量为74.44%，当比例为3/1时热损失量为60.46%，相差14个百分点，由此可知，当ZnSt2含量过高时会严重影响PVC体系的热稳定性。

   图3-8（II）表示季戊四醇铝

/CaSt2的TG曲线，从图中曲线可以看出，热降解也分为两个过程，分别为脱除氯化氢形成共轭双键，共轭双键断裂形成直链或者环状烃类。

   从图中可以看出热分解损失的质量大小依次为：3/1<2/2<4/0<1/3<0/4<纯PVC，热损失质量越小说明物质越稳定，即当季戊四醇铝与CaSt2比例为3/1时最稳定，此时季戊四醇铝和CaSt2协同作用最好。

   图3-8（III）表示季戊四醇铝/β-二酮的TG曲线，从图中曲线可以看出，热分解损失的质量大小为：2/2<3/1<4/0<1/3<0/4<纯PVC，即当季戊四醇铝/β-二酮比例为2/2时最稳定，此时季戊四醇铝和β-二酮协同作用最好。

图 3-8 PVC 样品的热重曲线

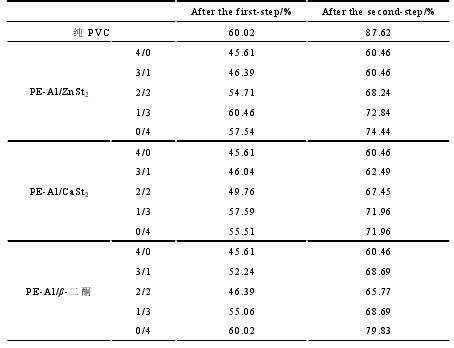

表 3-9  含不同热稳定剂的 PVC 样品的热损失量
